Airport sketches 와 Airport Diagrams (미국공항, 국내공항)

Departure procedure 를 수행 하기 위해서는
우선 공항의 모습을 대략적으로 알아야 합니다

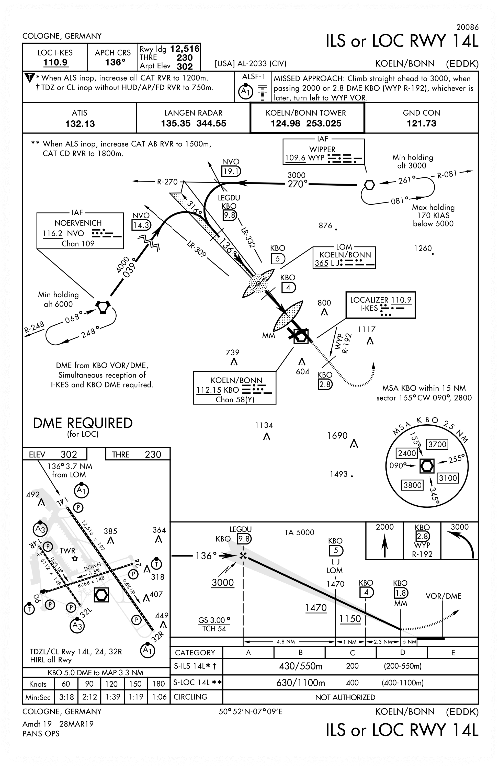

Airport Sketche

미국에서는 모든 Approach chart 의 좌측 또는 우측 하단부에
Airport Sketche 를 통해 간략하게 RWY, Length, Width, Slope, Touchdown zone elevation, lighting system 에 대하여 보여주고 있습니다

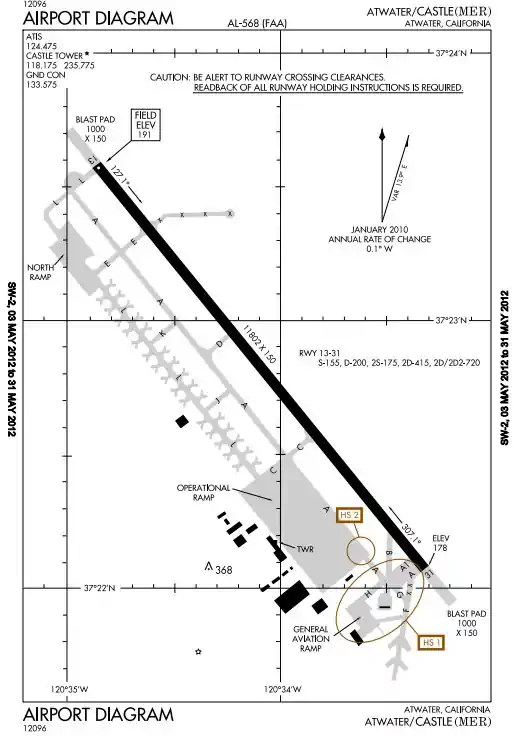

Airport Diagram

Airport Diagram 에 더욱 자세한 활주로 정보를 알려주고 있습니다

추가적으로 Taxiway, 공항의 latitude, longitude, 공항 시설물 등을 보여주고 있습니다
이러한 정보는

미국의 경우
www.aeronav.faa.gov
에서 확인 할 수 있습니다

Airport/Facility Derectory (A/FD) 의 Chart Supplement 에서 그 정보를 제공 하고 있습니다
최근에는 Digital-Chart Supplement (d-CS) 의 형태로 제공 하고 있습니다
www.faa.gov/air_traffic/flight_info/aeronav/digital_products/dafd/

국내공항 차트

국내공항 차트의 경우

E-AIP 를 통해 확인이 가능합니다

http://aim.koca.go.kr/eaipPub/Package/history-en-GB.html

현지 effective 한 것을 클릭 하고 Part 3 AD(aerodrome) 에서

차트를 확인 할 공항을 확인 후

Charts related to the Aerodrome 을 클릭 하고

하단부 AD Chart.pdf 를 클릭 하여 줍니다





젭슨차트

젭슨 차트의 경우 젭슨차트 넘버링 기준에 따라

보통 10-9 차트에서 해당공항의 다이어그램을 확인 할 수 있습니다
