젭슨 차트 상 E> 표시, 심볼은 무엇일까 ?







젭슨 차트를 보다보면 여러가지 처음보는(?) 심볼을 마주 할 수 있습니다

특히 오늘은 E> 표시, 심볼, Symbol 에 대해 알아 보겠습니다





심볼의 의미

젭슨의 Introduction to Jeppesen Navigation Chart 에 따르면



이 심볼은 NonStandard Flight Levels (EvenFlight Levels In Directionindicated) 입니다

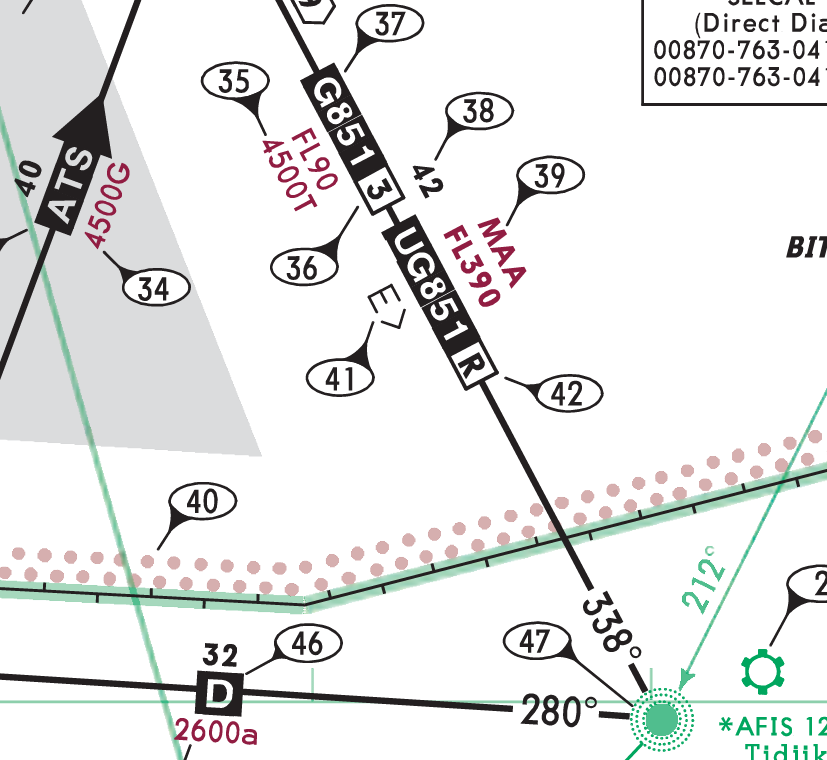

위의 차트를 근거로 하여 항공기가 동쪽비행하는 경우 기존 홀수의 고도를 사용 하는 것이 아닌



Even Number, 짝수 고도를 사용 하여 비행 하는 것 입니다



MEA 는 FL90

35번에 따르면 4500T, MOCA (Minimum Obstacle Clearance Altitude) 가 4500 ft 인 것을 알수 있습니다

그렇다면 기존 룰을 따를 경우 4500, 4700, 4900 의 고도를 이용 하여 비행 하여야 하나

4600, 4800, 5000 을 이용 하여 동쪽으로 비행 하면 되겠습니다





추가내용

더 자세한 Chat Legend 에 대하여 알아보려면

아래의

Introduction to Jeppesen Naviation Chart.pdf 를 확인 하면 되겠습니다



Introduction to Jeppesen Naviation Chart.pdf 다운로드 하기
